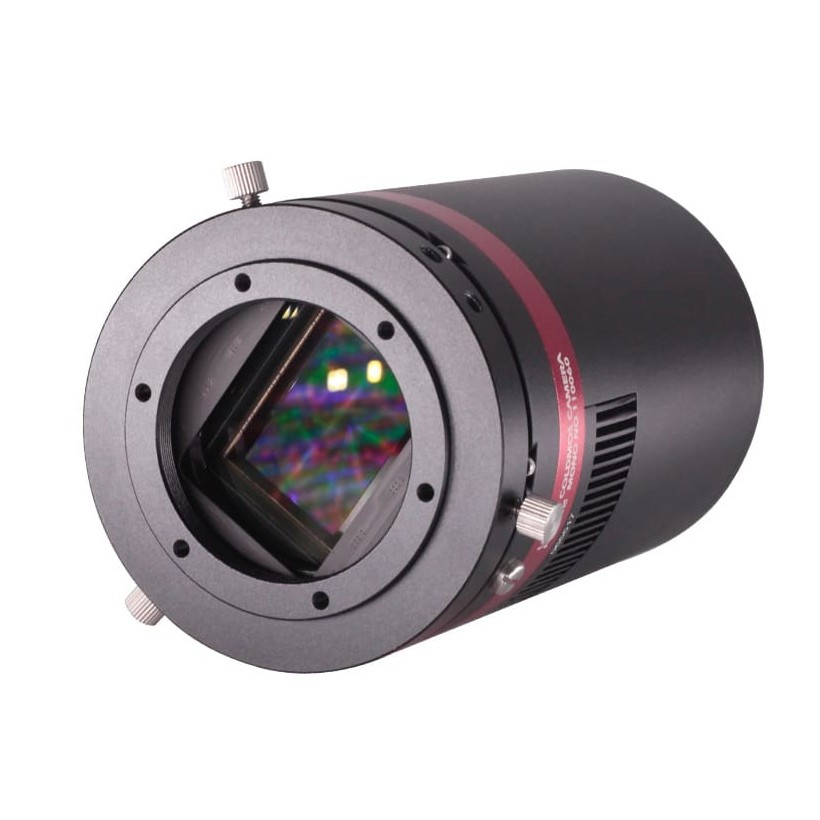

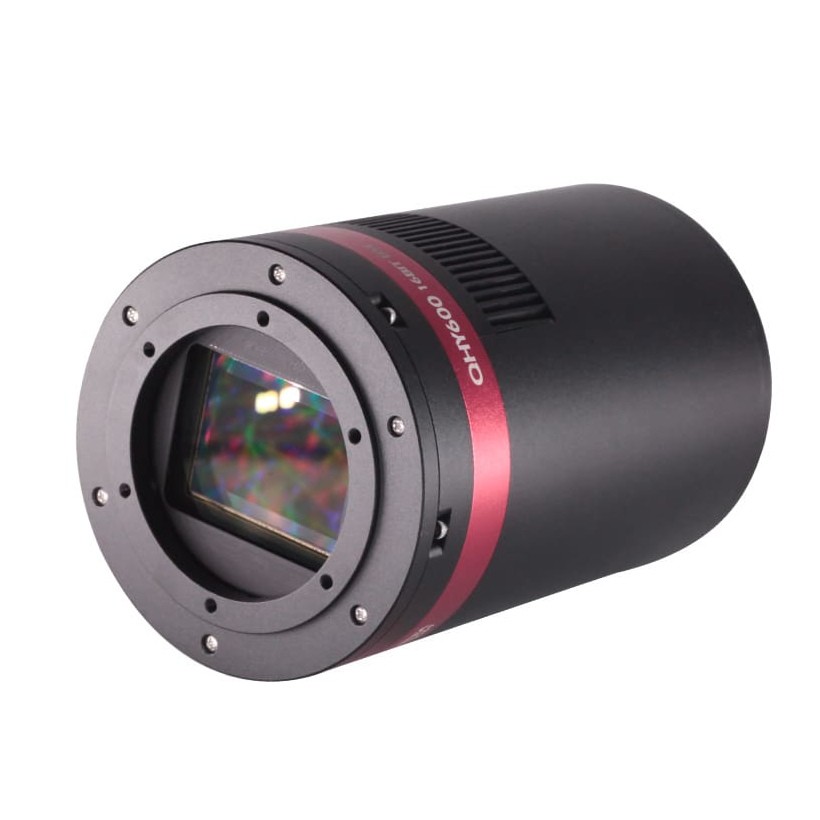

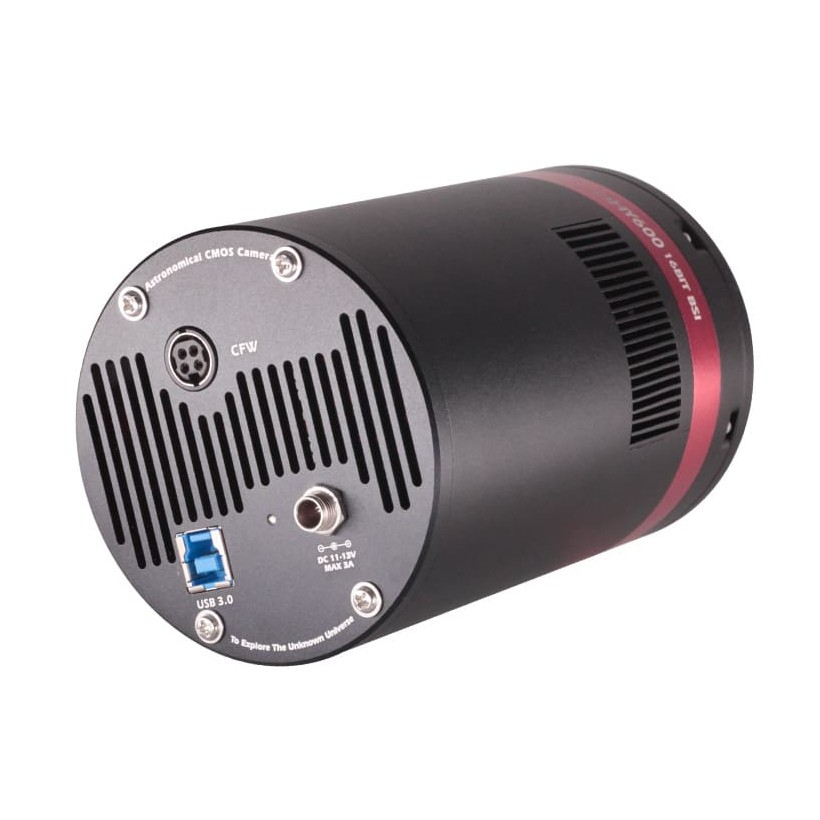

QHY600М-PH – это одна из модификаций охлаждаемой астрокамеры QHY600М, индекс PH («фотографическая») в названии которой свидетельствует о предназначении этой камеры именно для астрофотосъемки. Данная модель создана на основе новейшего полноразмерного 61,2-мегапиксельного CMOS-сенсора SONY IMX455 BSI с обратной засветкой. Разрешение 9576х6388, размер пикселя 3,76 мкм, встроенный АЦП 16-битный.
Сенсор SONY IMX455 BSI доступен как в монохромном, так и в цветном исполнении.
Серия QHY600М-PH предлагает три варианта исполнения камер. QHY600М-PH – это стандартная, «базовая» камера для астрономов-любителей. QHY600М-PH-L – облегченная модель с укороченным корпусом, более простая и доступная по цене. QHY600М-PH-SBFL – вариант с укороченным задним фокусом.
Сенсор камеры показывает чрезвычайно низкий уровень темнового тока (0,002e-/пиксель при -20°C) благодаря использованию технологии SONY Exmor BSI CMOS и нулевое свечение усилителя. Он обладает идеальной производительностью в условиях ограниченного количества фотонов, то есть на коротких выдержках, при узкополосной визуализации и т.д., что делает этот полноразмерный CMOS-сенсор идеальным не только для фотосъёмки неба, но и для флуоресцентной визуализации, секвентирования ДНК и микроскопии.
QHY600М-PH использует технологию обратной засветки с квантовой эффективностью более 90% и обладает очень низким шумом чтения: он достигает около 1,1e- при максимальном усилении. Типичная глубина электронной ямы составляет 51ke- при высоком усилении и 80ke- в расширенном режиме. Камера поддерживает режим чтения с шагом 2-cms (квантование одного и того же сигнала дважды и внутрисенсорное усреднение), и за счет этого может уменьшить шум в 1,3 раза по сравнению с обычным режимом считывания.
Всего в QHY600М-PH доступно три различных режима считывания.
Для обеспечения непрерывной передачи данных на высокой скорости с 60-мегапиксельной матрицы, камера оснащена встроенным буфером изображений DDR III емкостью 2 ГБ. Так как количество пикселей у CMOS-сенсоров последнего поколения очень велико, то это предъявляет повышенные требования к памяти для временного и постоянного хранения.
Например, датчик QHY600М-PH выдает около 120 МБ информации на каждом кадре (то есть каждый файл в формате RAW «весит» около 120 МБ), поэтому ширина полосы пропускания данных увеличена с исходных 16 бит до 32 бит. Передача файлов столь большого размера потребовала от камеры не только наличия достаточного объема памяти, но и увеличения пропускной способности в два раза.
Еще одним плюсом наличия в камере QHY600М-PH встроенного буфера изображений является то, что при работе с некоторыми не очень мощными компьютерами, не поддерживающими USB 3.0, отсутствует возможность стабильно осуществлять передачу данных на высоких скоростях, из-за чего часть передаваемой информации может быть утеряна. В таких случаях DDR III сначала буферизирует большое количество изображений, а затем постепенно отправляет их на компьютер. Даже если передача данных через USB 3.0 по каким-то причинам часто приостанавливается, вся информация сохраняется. С помощью программы видеозахвата SharpCap есть возможность включить или отключить буферизацию. Актуальная версия драйвера ASCOM по умолчанию работает в режиме включенного DDR.
|
CMOS сенсор |
SONY IMX455 |
|
Моно/Цвет |
Доступны оба варианта |
|
FSI/BSI |
BSI |
|
Размер пикселя |
3.76 мкм x 3.76 мкм |
|
Область эффективных пикселей |
9576*6388 |
|
Эффективных пикселей |
61.17 Мегапикселей |
|
Размер сенсора |
36мм x 24мм |
|
Глубина ямы пикселя |
Стандартный режим: >51ke- / >204ke- / >408ke- Режим Super Full Well: >80ke- / >320ke- / >720ke- |
|
АЦП |
16-бит при биннинге 1x1 18-битное 2x2 19-битное 3x3 20-битное 4x4 |
|
Шум чтения |
1.0e- до 3.7e- |
|
Теневой ток |
0,0022e/пиксель/сек при -20°C 0,0046e/пиксель/сек при -10°C |
|
Диапазон выдержек |
40мкс-3600сек |
|
Тип затвора |
Электронный сканирующий затвор (Rolling Shutter) |
|
Компьютерный интерфейс |
USB3.0 |
|
Встроенный буфер изображений |
2 Гигабайт (16 Гигабит) |
|
Тип защитного стекла |
AR+AR Высококачественное антибликовое покрытие с многослойным просветлением |
|
Нагреватель от росы |
Да |
|
Интерфейс телескопа |
M54/0.75 |
|
Заднее фокусное расстояние |
17,5 мм + 6мм (± 0.2) |
|
Вес |
850г |
